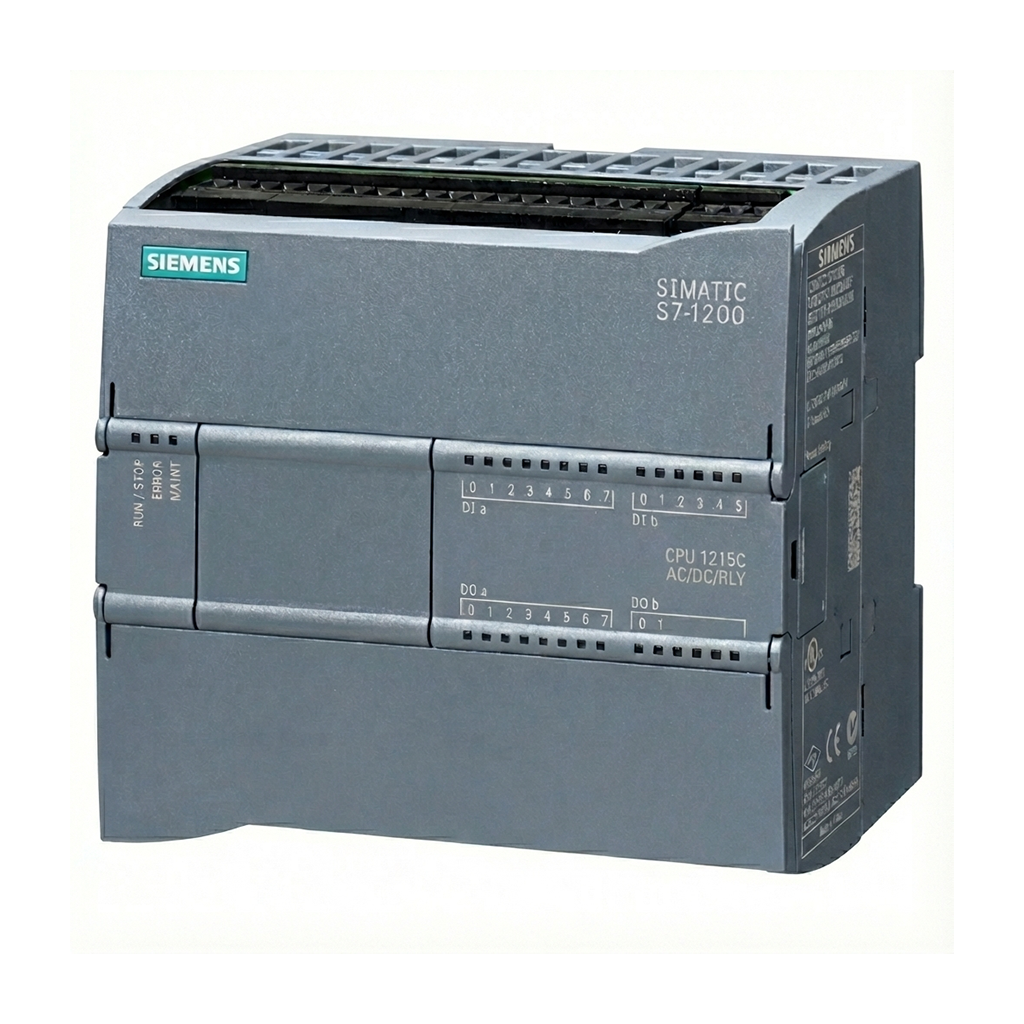

PLC زیمنس مدل SIMATIC S7-1200 1215C AC/DC/Relay

توضیحات

PLC زیمنس SIMATIC S7-1200 – CPU 1215C AC/DC/Relay

این کنترل‌کننده منطقی برنامه‌پذیر (PLC) از خانواده‌ی SIMATIC S7-1200 زیمنس یکی از مدل‌های حرفه‌ای و متوازن این سری است که برای پروژه‌های اتوماسیون صنعتی کوچک تا متوسط طراحی شده. مدل AC/DC/Relay برای سیستم‌هایی مناسب است که برق تغذیه از منبع AC صنعتی (85 – 264 ولت) تامین می‌شود و نیاز به خروجی‌های رله‌ای دارند. PLCهای S7-1200 استاندارد صنعتی را رعایت می‌کنند و با محیط برنامه‌نویسی TIA Portal سازگار هستند.

مشخصات فنی کلیدی

• منبع تغذیه: AC در محدوده 85 – 265 ولت AC، مناسب برق صنعتی معمولی.
• ورودی‌های دیجیتال: 14 ورودی 24 ولت DC برای سنسورهای استاندارد و سیگنال‌های کنترلی.
• خروجی‌های دیجیتال: 10 خروجی رله‌ای 2 آمپر که امکان کنترل مستقیم بارهای AC و DC سبک را فراهم می‌کند.
• ورودی‌های آنالوگ: 2 ورودی 0-10 ولت DC برای سنسورهای آنالوگ.
• خروجی‌های آنالوگ: 2 خروجی 0-20 میلی آمپر DC برای تجهیزاتی که نیاز به کنترل جریان دارند.
• حافظه برنامه/داده: حدود 100 – 200 KB حافظه داخلی برای برنامه و داده با امکان ذخیره‌سازی و اجرای منطق‌های پیچیده‌تر.
• ارتباطات شبکه‌ای: دو پورت PROFINET/Ethernet برای برنامه‌ریزی از طریق TIA Portal، ارتباط با HMI/SCADA و اتصال به شبکه‌های صنعتی.
• نصب: مناسب ریل DIN در تابلوهای صنعتی با حفاظت IP20 استاندارد.

چرا این PLC مناسب کاربردهای صنعتی است

این CPU با I/O داخلی زیاد (14DI/10DO) و پشتیبانی از ورودی/خروجی آنالوگ، مناسب کنترل چرخه‌های معمولی، تایمرها، شمارنده‌ها و منطق‌های پیچیده‌تر در خطوط تولید یا ماشین‌آلات است. خروجی‌های رله‌ای به‌ویژه برای بارهای AC و DC سبک و متوسط مناسب هستند و می‌توانند بدون واسطه اضافی بارهای معمولی را کنترل کنند.

وجود پورت‌های PROFINET/Ethernet باعث می‌شود این PLC به‌راحتی به سیستم‌های HMI، SCADA و شبکه‌های صنعتی متصل شود و مدیریت وضعیت، دیتا لاگینگ و کنترل از راه دور فراهم گردد. برنامه‌نویسی با TIA Portal این امکان را می‌دهد که پروژه‌های کنترل را با منطق و استاندارد صنعتی بنویسید و دیباگ کنید.

نکات عملی و فنی

• خروجی‌های رله‌ای برای بارهای خیلی سنگین یا موتورهای قدرتی مناسب نیستند و در این موارد باید از رله‌های واسط یا کنتاکتور استفاده شود تا عمر PLC افزایش یابد.
• اگر پروژه به I/Oهای بسیار زیاد یا منطق‌های خیلی پیچیده نیاز داشته باشد، می‌توان ماژول‌های توسعه اضافه کرد یا به سری‌های بالاتر S7-1500 فکر کرد.
• برای استفاده کامل از امکانات شبکه، توصیه می‌شود از TIA Portal نسخه‌های به‌روز استفاده شود تا از تمام قابلیت‌های ارتباطی و دیباگ بهره ببرید.

جمع‌بندی

Siemens SIMATIC S7‑1200 CPU 1215C AC/DC/Relay یک PLC استاندارد صنعتی با منبع تغذیه AC، ورودی/خروجی مناسب و امکانات ارتباطی کامل است که برای پروژه‌های اتوماسیون متوسط انتخاب منطقی و کاربردی محسوب می‌شود. طراحی متوازن سخت‌افزار و پشتیبانی از ابزار نرم‌افزاری استاندارد بهت این امکان را می‌دهد که سیستمی قابل توسعه و پایدار بسازی.
