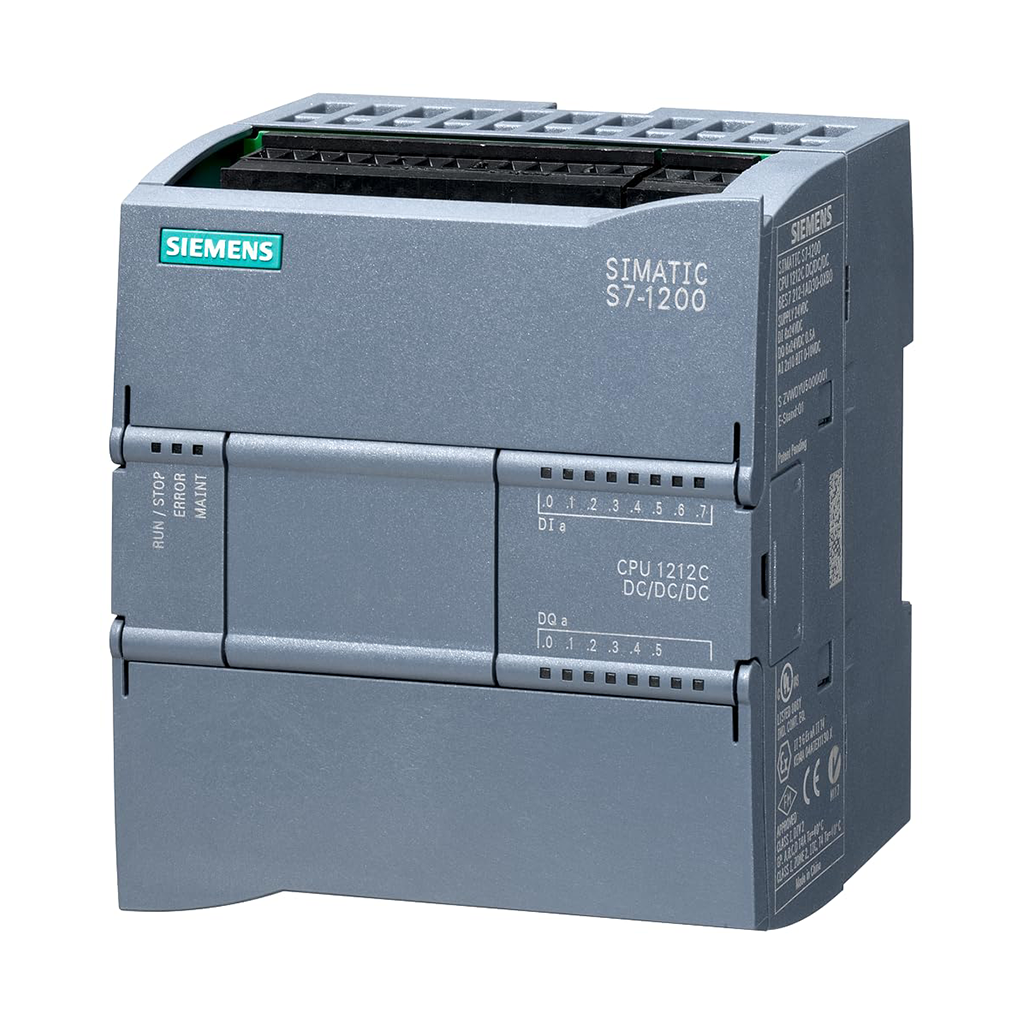

PLC زیمنس مدل SIMATIC S7-1200 1212C DC/DC/DC

توضیحات

PLC زیمنس SIMATIC S7-1200 – CPU 1212C DC/DC/DC

این کنترل‌کننده‌ی منطقی برنامه‌پذیر از خانواده‌ی SIMATIC S7-1200 زیمنس جزو CPU های جمع‌وجور و قدرتمند برای اتوماسیون صنعتی کوچک تا متوسط محسوب می‌شود. طراحی CPU طوری انجام شده که برای سیستم‌هایی که با سیگنال 24 V DC تغذیه می‌شوند مناسب باشد و همچنین توانایی پردازش منطقی، شمارش، تایمر و کنترل I/O را با کارایی بالا ارائه می‌دهد.

ویژگی‌های کلیدی سخت‌افزاری:
• نوع ماژول: Compact CPU با I/O داخلی (بدون نیاز به ماژول توسعه اولیه)
• ولتاژ تغذیه: 20.4 – 28.8 V DC (محدوده‌ی مجاز برای تغذیه CPU) با حفاظت در برابر اتصال معکوس
• ورودی دیجیتال: 8 ورودی 24 V DC برای سنسورها و سیگنال‌های کنترلی
• خروجی دیجیتال: 6 خروجی 24 V DC برای فعال‌سازی عملگرها و تجهیزات خروجی
• ورودی‌های آنالوگ: 2 کانال ورودی آنالوگ 0-10 V DC برای اندازه‌گیری سیگنال‌های سنسوری
• حافظه برنامه و داده: حافظه‌ی داخلی برنامه/داده در حدود 75 – 100 KB بسته به نسخه (برای نگهداری برنامه و داده‌ها)
• ارتباطات: پروتکل PROFINET/Ethernet برای برنامه‌ریزی از طریق TIA Portal، اتصال به HMI و ارتباط با سیستم‌های SCADA را پشتیبانی می‌کند
• پردازش: زمان پردازش منطقی سریع و قابل اطمینان برای پروژه‌های استاندارد کنترل صنعتی
• ساخت و نصب: مناسب نصب روی ریل DIN داخل تابلو، با استاندارد صنعتی IP20 و طراحی فشرده

قابلیت‌ها و عملکرد:
این CPU برای منطق‌های کنترلی معمولی، زمان‌بندی، شمارش، و منطق‌های ترکیبی در خطوط تولید، کنترل ماشین‌آلات، سیستم‌های اندازه‌گیری و کنترل فرآیندها مناسب است. وجود پورت Ethernet و پشتیبانی از TIA Portal باعث می‌شود برنامه‌ریزی، عیب‌یابی و توسعه‌ی سیستم به‌سادگی انجام شود.

نکات کاربردی:
• این CPU با ولتاژ DC کار می‌کند و برای بارهای خروجی DC مستقیم طراحی شده است؛ در سیستم‌هایی که بارهای خروجی AC یا بارهای قدرتی دارند، لازم است از واسط‌های مناسب مثل SSR یا کنتاکتور استفاده شود.
• اگر پروژه نیاز به I/O خیلی گسترده دارد، می‌توان ماژول‌های توسعه و سیگنال برد را اضافه کرد، اما برای کاربردهای متوسط این CPU به‌تنهایی کافی است.
• پشتیبانی از استانداردهای صنعتی و ارتباطات شبکه‌ای باعث می‌شود این مدل در بسیاری از پروژه‌های اتوماسیون قابل اعتماد باشد.

جمع‌بندی:
مواردی مثل پشتیبانی TIA Portal، ارتباطات Ethernet، ورودی/خروجی مناسب برای پروژه‌های DC، حافظه داخلی قابل‌قبول و طراحی جمع‌وجور باعث می‌شود این CPU انتخاب خوبی برای پروژه‌های اتوماسیون صنعتی کوچک تا متوسط باشد. کاربردهای معمول شامل کنترل ماشین‌آلات، خطوط مونتاژ، مدیریت فرآیندهای کنترل‌شونده و کنترل دستگاه‌های سنسور/عملگر است.
