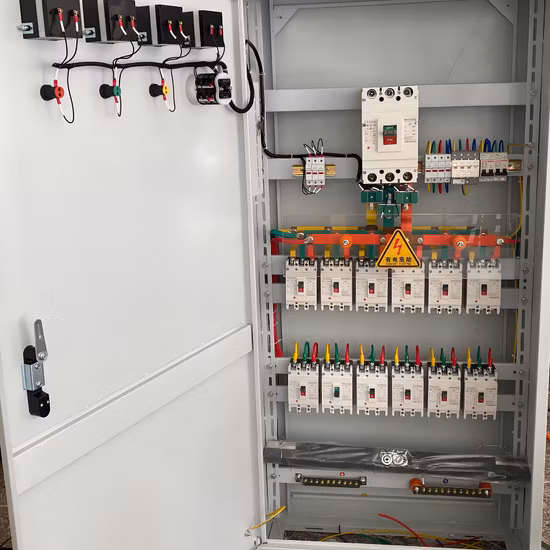

ساخت تابلو برق توزیع: تابلو برق توزیع یکی از اجزای حیاتی در هر سیستم برق صنعتی یا تجاری است. این تابلو به عنوان هاب مرکزی برای توزیع انرژی برق عمل می‌کند و اطمینان حاصل می‌کند که انرژی الکتریکی به طور مؤثر و ایمن به بخش‌های مختلف یک تأسیسات یا کارخانه توزیع می‌شود. ساخت تابلو برق توزیع یک فرآیند پیچیده است که به تخصص فنی بالا، مهندسی دقیق و درک استانداردهای ایمنی نیاز دارد. در این مقاله به جنبه‌های مختلف ساخت تابلو برق توزیع خواهیم پرداخت و به بررسی طراحی، اجزا، عملکرد و مزایای آن خواهیم پرداخت.
تابلو برق توزیع چیست؟
تابلو برق توزیع، که به آن تابلو برق یا تابلو توزیع نیز گفته می‌شود، مجموعه‌ای از اجزای الکتریکی است که انرژی برق را از منبع تغذیه به مدارهای مختلف در یک ساختمان یا تأسیسات توزیع می‌کند. هدف اصلی این تابلو دریافت انرژی برق از منبع، مانند ترانسفورماتور، و سپس توزیع آن به مدارهای مختلف است تا هر بخش یا دستگاه انرژی مناسب را دریافت کند.
این تابلوها طوری طراحی شده‌اند که بارهای الکتریکی مختلفی را در سیستم مدیریت کنند، مانند روشنایی، ماشین‌آلات، سیستم‌های تهویه مطبوع و سایر تجهیزات الکتریکی. تابلو برق توزیع شامل فیوزها، قطع‌کننده‌های مدار و سایر دستگاه‌های حفاظتی است که از وقوع اشکالات برقی، بار اضافی و اتصال کوتاه جلوگیری می‌کنند.
اجزای اصلی تابلو برق توزیع
ساخت تابلو برق توزیع شامل اجزای مختلفی است که با هم کار می‌کنند تا عملکرد صحیح تابلو را تضمین کنند. در ادامه به بررسی اجزای اصلی موجود در تابلو برق توزیع می‌پردازیم:
- بارگذاران (Busbars): بارگذارها میله‌های فلزی هادی هستند که برای توزیع جریان الکتریکی از منبع ورودی به مدارهای خروجی مختلف استفاده می‌شوند. این میله‌ها معمولاً از مس یا آلومینیوم ساخته می‌شوند و برای انتقال بارهای الکتریکی بالا طراحی شده‌اند.
- قطع‌کننده‌های مدار (Circuit Breakers): قطع‌کننده‌های مدار دستگاه‌های ایمنی هستند که از مدارهای الکتریکی در برابر بار اضافی و اتصال کوتاه محافظت می‌کنند. هنگامی که خطا رخ می‌دهد، قطع‌کننده مدار به طور خودکار مدار آسیب‌دیده را قطع می‌کند و از آسیب بیشتر جلوگیری می‌کند.
- فیوزها (Fuses): فیوزها نیز یکی دیگر از ابزارهای محافظت در برابر اشکالات برقی هستند. برخلاف قطع‌کننده‌های مدار، فیوزها به صورت یک‌بارمصرف هستند و پس از اینکه به علت بار اضافی یا اتصال کوتاه سوخته می‌شوند، باید تعویض شوند.
- کلید اصلی (Main Switch): کلید اصلی یک دستگاه کنترل دستی است که به کاربر اجازه می‌دهد تابلو برق را برای تعمیرات یا موارد اضطراری از منبع برق قطع کند.
- سیستم اتصال به زمین (Grounding System): اتصال به زمین برای ایمنی هر سیستم برقی ضروری است. تابلو برق شامل یک سیستم اتصال به زمین است که هر گونه جریان اضافی یا خطا را به طور ایمن به زمین هدایت می‌کند و از برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کند.
- جعبه خارجی (Enclosure): جعبه خارجی یا محفظه، بدنه بیرونی تابلو برق است که اجزای داخلی را از گرد و غبار، رطوبت و آسیب‌های فیزیکی محافظت می‌کند. این جعبه معمولاً از فلز یا پلاستیک مقاوم ساخته می‌شود و برای رعایت استانداردهای ایمنی به طور غالب مهر و موم می‌شود.
عملکردهای تابلو برق توزیع
عملکرد اصلی تابلو برق توزیع، کنترل و توزیع انرژی الکتریکی در یک تأسیسات است. با این حال، تابلو برق توزیع نقش‌های مهم دیگری نیز ایفا می‌کند که عبارتند از:
- توزیع انرژی: تابلو برق انرژی برق را از منبع اصلی دریافت کرده و آن را به چندین مدار تقسیم می‌کند تا هر مدار ولتاژ و جریان مناسب را دریافت کند.
- حفاظت در برابر بار اضافی: قطع‌کننده‌ها و فیوزهای موجود در تابلو برق از مدارها در برابر بارهای اضافی محافظت می‌کنند که می‌تواند منجر به گرم شدن بیش از حد، آتش‌سوزی یا آسیب به تجهیزات شود. با قطع مدارها در صورت لزوم، تابلو برق از ایمنی کارکنان و تجهیزات محافظت می‌کند.
- حفاظت در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه، دستگاه‌های حفاظتی تابلو برق به سرعت مدار آسیب‌دیده را قطع می‌کنند و از آسیب بیشتر به سیستم جلوگیری می‌کنند.
- خاموشی اضطراری: کلید اصلی در تابلو برق به‌عنوان یک گزینه خاموشی اضطراری عمل می‌کند. این ویژگی برای مواقع اضطراری یا تعمیرات دوره‌ای بسیار مهم است.
- نظارت و کنترل: بسیاری از تابلوهای برق توزیع مدرن مجهز به سیستم‌های پیشرفته نظارت و کنترل هستند. این سیستم‌ها اطلاعات لحظه‌ای در مورد مصرف انرژی، کیفیت برق و عملکرد سیستم ارائه می‌دهند که به مدیران تأسیسات کمک می‌کند تا بهره‌وری انرژی را بهینه کرده و مشکلات را به موقع شناسایی کنند.
انواع تابلو برق توزیع
تابلوهای برق توزیع انواع مختلفی دارند که هر کدام برای کاربردهای خاص طراحی شده‌اند. رایج‌ترین انواع تابلوهای برق توزیع عبارتند از:
- تابلو برق توزیع اصلی (MDP): این تابلو برق اصلی است که انرژی را از منبع تغذیه یا ترانسفورماتور دریافت کرده و آن را به تابلوهای فرعی و مدارهای مختلف توزیع می‌کند. این تابلو به‌عنوان هاب مرکزی در سیستم برق تأسیسات بزرگ عمل می‌کند.
- تابلو برق فرعی (Sub-Distribution Panel): این تابلوها به تابلو برق توزیع اصلی متصل می‌شوند و برای توزیع انرژی به نواحی خاص یا تجهیزات درون تأسیسات استفاده می‌شوند. آنها کنترل و حفاظت محلی برای مدارهای کوچک‌تر فراهم می‌آورند.
- تابلو برق توزیع بار (Load Distribution Panel): این تابلوها برای مدیریت بارهای خاص مانند سیستم‌های تهویه، روشنایی یا ماشین‌آلات طراحی شده‌اند. آنها معمولاً در محیط‌های صنعتی استفاده می‌شوند که بارهای الکتریکی بالا باید مدیریت شوند.
- تابلو برق انتقال اتوماتیک (ATS): تابلوهای ATS در تأسیسات حساس مانند بیمارستان‌ها و مراکز داده استفاده می‌شوند تا به طور خودکار در صورت قطع برق، بین منبع اصلی برق و ژنراتورهای پشتیبان سوئیچ کنند.
ملاحظات طراحی تابلو برق توزیع
هنگام ساخت تابلو برق توزیع، چندین ملاحظه طراحی وجود دارد که باید برای اطمینان از کارایی، ایمنی و تطابق با استانداردها در نظر گرفته شوند. این ملاحظات عبارتند از:
- محاسبات بار: پیش از طراحی تابلو برق، انجام محاسبات بار ضروری است تا ظرفیت مورد نیاز تابلو مشخص شود. این محاسبات شامل ارزیابی بار الکتریکی کل تأسیسات، شامل تمام تجهیزات، ماشین‌آلات، روشنایی و سایر سیستم‌های الکتریکی می‌شود.
- استانداردها و مقررات: تابلو برق‌های توزیع باید با استانداردهای محلی و بین‌المللی مانند کد الکتریکی ملی (NEC) یا استانداردهای کمیسیون بین‌المللی الکتروتکنیک (IEC) تطابق داشته باشند. این استانداردها اطمینان می‌دهند که تابلو برق ایمن است و می‌تواند بارهای الکتریکی مورد نیاز را تحمل کند.
- ویژگی‌های ایمنی: ایمنی یکی از اولویت‌های اصلی در طراحی تابلو برق است. تابلو برق باید ویژگی‌هایی مانند اتصال به زمین مناسب، حفاظت در برابر اتصال کوتاه، حفاظت در برابر بار اضافی و گزینه‌های خاموشی اضطراری را در خود داشته باشد.
- بهره‌وری انرژی: در دنیای امروز، بهره‌وری انرژی یک نگرانی بزرگ است. تابلوهای برق باید با ویژگی‌های صرفه‌جویی در انرژی طراحی شوند، مانند سیستم‌های نظارت که مصرف انرژی را پیگیری کرده و توزیع برق را بهینه می‌کنند.
- مقیاس‌پذیری: با رشد کسب‌وکارها، نیازهای برقی آنها معمولاً تغییر می‌کند. تابلو برق به‌طور صحیح باید مقیاس‌پذیر باشد و امکان گسترش و ارتقا در هنگام اضافه شدن تجهیزات یا مدارهای جدید را فراهم کند.
مزایای تابلو برق توزیع
تابلوهای برق توزیع برای کاربردهای صنعتی و تجاری مزایای زیادی دارند که عبارتند از:
- ایمنی: تابلوهای برق توزیع یک محیط سازمان‌دهی‌شده و محافظت‌شده برای مدارهای الکتریکی فراهم می‌کنند و خطرات برق‌گرفتگی و آتش‌سوزی را کاهش می‌دهند.
- کارایی: این تابلوها توزیع برق را بهینه کرده و تضمین می‌کنند که انرژی در زمان و مکان مناسب توزیع می‌شود. این باعث استفاده بهینه از برق و کاهش هدررفت انرژی می‌شود.
- صرفه‌جویی در هزینه‌ها: با جلوگیری از بار اضافی و اتصال کوتاه، تابلو برق‌ها از آسیب به تجهیزات جلوگیری کرده و نیاز به تعمیرات یا تعویض پرهزینه را کاهش می‌دهند.
- سهولت نگهداری: تابلوهای برق به گونه‌ای طراحی شده‌اند که دسترسی و نگهداری آسانی داشته باشند. با برچسب‌گذاری روشن، اجزای سازمان‌دهی‌شده و سیم‌کشی قابل دسترسی، پرسنل نگهداری می‌توانند به سرعت مشکلات را شناسایی و حل کنند.
نتیجه‌گیری
ساخت تابلو برق توزیع یک جنبه حیاتی از هر سیستم الکتریکی است که توزیع ایمن و مؤثر برق را به مدارها و تجهیزات مختلف فراهم می‌آورد. با در نظر گرفتن اجزای مناسب، رعایت استانداردهای ایمنی و توجه دقیق به ملاحظات طراحی، تابلو برق‌های توزیع می‌توانند به تضمین قابلیت اطمینان و طول عمر زیرساخت‌های الکتریکی یک تأسیسات کمک کنند. خواه برای کسب‌وکارهای کوچک یا عملیات صنعتی بزرگ، تابلو برق توزیع طراحی‌شده به‌درستی یک سرمایه
